?保爾二氧化氯發生器技術參數
序號 |
名?? 稱
|
規格型號
|
?
技術參數
|
數量
|
備 注
|
|
1
|
二氧化氯發生器主機
|
LR-200
|
產氯量>200g/h
|
2
|
自?? 產
|
|
2
|
鹽酸儲罐
|
0.1T
|
PVC材質
|
2
|
自?? 產
|
|
3
|
氯酸鈉儲罐
|
0.1T
|
PVC材質
|
2
|
自?? 產
|
|
4
|
微電腦控制柜
|
CLO2-K1
|
防腐觸摸型
|
2
|
自?? 產
|
|
5
|
鹽酸計量泵
|
道 茨
|
Q=3L/H,B=7bar
|
2
|
意大利
|
|
6
|
水射器
|
S-32
|
DN25
|
2
|
自?? 產
|
|
7
|
液位傳感器
|
4.24
|
PVC
|
2
|
臺? 灣
|
|
8
|
背壓閥
|
B-1.5bar
|
PE
|
2
|
德? 國
|
|
9
|
電磁閥
|
S-25
|
銅
|
2
|
浙江產
|
|
10
|
電接點壓力表
|
YX-100
|
銅
|
2
|
青島產
|
|
11
|
氯酸鈉計量泵
|
道 茨
|
Q=3L/H,B=7bar
|
2
|
意大利
|
|
12
|
溫控恒溫系統
|
XPT-100
|
銅
|
2
|
自產
|
|
13
|
各種閥門、管件
|
DN25
|
UPVC
|
2套
|
臺? 灣
|
|
14
|
漏氯報警儀
|
RBK
|
標準配置
|
1套
|
濟 南
|
設備單臺價格為元，含運費、電話指導安裝調試、培訓操作人員。
我公司以“信譽第一、用戶至上”為宗旨，努力做好售后服務工作。
1.免費為用戶培訓操作人員，并協助制訂設備操作規程。
2.設備三年內包修；正常使用情況下，主機保用十年。
3.接用戶求助電話后，約定時間之內到達并立即服務于用
設備報價表（代理商價格）
金額單位(元)
型號 |
有效氯產量
|
基本型設備
|
標準型設備
|
|
LR-50
|
50
|
4500
|
6500
|
|
LR-100
|
100
|
5200
|
7000
|
|
LR-200
|
200
|
5500
|
7500
|
|
LR-300
|
300
|
6000
|
7800
|
|
LR-500
|
500
|
6500
|
???? 9000
|
|
LR-800
|
800
|
??? 8500
|
10000
|
|
LR-1000
|
1000
|
?
|
12000
|
|
LR-1500
|
1500
|
?
|
??? 15000
|
|
LR-2000
|
2000
|
?
|
16000
|
|
LR-3000
|
3000
|
?
|
18000
|
|
LR-4000
|
4000
|
?
|
20000
|
|
LR-5000
|
5000
|
?
|
25000
|
|
LR-6000
|
6000
|
?
|
28000
|
|
LR-7000
|
7000
|
?
|
32000
|
|
LR-10000
|
10000
|
?
|
35000
|
|
LR-15000
|
15000
|
?
|
40000
|
|
LR-20000
|
20000
|
?
|
50000
|
長春迪瑞科技股份有限公司
污水處理
設
計
方
案
?
長春保爾環?？萍加邢薰?
2012
?
第一章、二氧化氯發生器清單及報價
|
序號
|
名?? 稱
|
型 號
規 格
|
數量
|
單價
（元）
|
總價
（元）
|
產地
|
|
1
|
二氧化氯發生器主機
|
BE-50
|
1套
|
12000
|
12000
|
山東
|
|
2
|
計量泵
|
?
|
2套
|
3000
|
6000
|
德國
|
|
3
|
自動觸摸屏控制儀
|
?
|
1套
|
7200
|
7200
|
上海
|
|
4
|
Plc編程控制軟件
|
?
|
1套
|
6500
|
6500
|
江蘇
|
|
5
|
儲藥裝置
|
?
|
1套
|
3500
|
3500
|
保爾
|
|
6
|
防腐線管
|
?
|
2套
|
200
|
400
|
保爾
|
|
7
|
電磁閥
|
?
|
1套
|
500
|
500
|
江蘇
|
|
8
|
壓力表
|
?
|
1套
|
500
|
500
|
江蘇
|
|
9
|
水射器及單向閥
|
?
|
1套
|
500
|
500
|
保爾
|
|
10
|
安裝管路
|
?
|
若干
|
400
|
400
|
江蘇
|
|
11
|
填料
|
?
|
若干
|
1500
|
1500
|
上海
|
|
12
|
原料鹽酸
|
?
|
5KG
|
免費
|
免費
|
保爾
|
|
13
|
原料氯酸鈉
|
?
|
5KG
|
? 免費
|
免費
|
保爾
|
總計金額人民幣(大寫): 叁萬玖仟圓整。 （￥39000.00）
注：以上報價不含稅
?
?
?
??????? 第二章、設備使用說明
二、使用前的準備和檢查
使用前應檢查的事項：
打開動力水閥門，將水壓調至0.15—0.3MPa，檢查水壓是否正常。
檢查設備各部件連接是否正常，有無泄漏。
檢查設備各閥門是否在正常開關位置。（此時進氣閥門開，鹽酸及鹽料桶吸氣閥門關，設備出料口閥門開）
檢查安全防爆器是否正常。（用手輕輕壓完，不可重壓）
使用前的準備：原料的配制與添加：
氯酸鈉溶液的配制：將氯酸鈉與水按1：2（重量比）比例混合。例如：1公斤氯酸鈉加2公斤水攪拌至完全溶解即可。（冬季用20度—40度的溫水更利于溶解）
氯酸鈉溶液的添加：在水射器正常工作情況下；將氯酸鈉吸料管（加濾網）放入氯酸鈉溶液中，打開吸料門，關閉進氣口閥門（關閉出料口閥門），設備即開始自動吸料，從原料罐液位管（窗）觀察液信，當原料加滿時，開啟進氣口閥門，關閉吸料閥（注：產氣量為500克/小時以下時，可將過濾好的氯酸鈉溶液直接加入原料罐內）。
鹽酸的添加：在水射器正常工作情況下，將吸酸管插入鹽酸桶中，打開吸料口閥門，關閉進氣口閥門（或關閉出料口閥門，設備開始自動吸酸）；從原料罐液位管或（窗）觀察液位，當原料加滿時，先打開進氣口閥門，將抽酸管控平干凈后，再關閉吸料口閥門。
三、設備運行：
第一次開機時，打開進氣閥注入800ml清水。啟動：打開設備電源，
打開動力水閥門，將水壓調至0.15—0.3MPa使水射器正常工作。打開進料閥，凋節電磁隔膜計量泵，調到所需的進料速度設備即可正常運行，這時，設備內應有連續鼓泡聲。第一次運行時一般需用45-60分鐘才能將設備內三級反應器添滿，在此以后設備才能達到額定有效氯產量。以后運行時開機后的20分鐘內即可達設備額定有效氯產量。
流量調節：
   首次開機時的流量，應參照以下參數（型號??????? 流速??????? ）進行調整。如果水中余氯較高，可以將流速調慢，如果余氯不夠可加大流速。電磁泵可調節流量旋鈕或通過屏幕鍵盤操作。若系統配有余氯在線檢測儀或脈沖式流量表等自動控制系統，則加藥量由系統已設定的被處理水中余氯值實現自動控制。
關機
關閉動力水，水射器停止工作，設備即自動關機，電磁泵設備一般設有電接點壓力表設定最低工作壓力為0.1Mpa當水壓低于0.1MPa或無水壓時,設備自動斷電停機。
注意：如果要長時間停機，應提前0.5-1小時關閉進料閥，停止加料，使水射器將反應器內的二氧化氯氣體盡量抽完，以防滯后反應所產生的氣體溢到室外。
設備清洗
設備在拆遷或長期使用時要進行清洗排污。流量計型設備清洗時，關閉進料閥，打開水射器，從進氣口抽入清水，當出水變?yōu)闊o色時即已清洗干凈。電磁泵型設備清洗時，將電磁泵關閉，打開噴射器，從進器口吸入清水。直至出水無色為止。若設備無進氣口（ZHZ純二氧化發生器）時，可打開噴射器和安全防爆口，從防爆口加入50公斤清水，直至出水無色。
四、注意事項
設備所需原料氯酸鈉（或氬氯酸鈉）與鹽酸應分開單獨存放，氯酸鈉應放在干燥，通風、避光處，嚴禁與易燃品如：木屑、硫磺、磷等物品共同存放，嚴禁煙火、擠壓、撞擊、高溫（50度以上）。
工業鹽酸應符合國家標準《GB320-93工業合成鹽酸》的要求；嚴禁使用廢酸，尤其是內含有機物，油脂的工業廢酸。氯酸鈉（氬氯酸鈉）應符合《GB1618-1995工業用氯酸鈉》的要求。
設備間冬天應注意防凍；室內要干燥，避光，通風良好。
二氧化氯有強氧化性，設備用的塑料軟管，閥門，已老化和漏氣，應定期檢查更換。
定期（半年）清理原料內沉淀物。
設備外科及連接管件PVC材質，禁止碰撞，擠壓、日光直曬，不得用力搬動管件連接部位。
五、設備常見故障及排除方法
|
?
故障
|
?
現象
|
?
原因
|
?
排除方法
|
|
?
水射器不工作
|
水射器不吸氣
吸不盡原料
水射器不通水
設備內無鼓泡聲
|
水壓不足
水射器堵塞
|
調整水壓
降水射器取下，清理堵塞物。
|
|
?
原料罐不進料
|
進料管沒有吸力
|
水射器不工作
設備接口漏氣
操作失誤
安全閥被打開
|
檢查水射器
檢查各接口是否漏氣
是否按操作規程操作
檢查安全閥
|
|
?
工作中原料被快速吸走
|
?
|
?
注射閥失去防虹吸功能
|
?
加背壓閥或調節背壓閥
|
?
???????? 第三章、售后服務保證
1、合同設備保修期為一年，終身維修
2、乙方承諾對合同設備提供終身的維修。保修期內如合同設備發生故障，乙方應負責免費維修和更換零部件，其間發生的所有費用都由乙方自行承擔。保修期外合同設備發生故障，乙方應負責免費維修，其間發生的所有費用都由乙方自行承擔，不向甲方收取任何維修的人工和差旅等費用。如需更換零部件，需收取零部件費用，但乙方應保證以優惠的價格提供給甲方。
3、設備在使用過程中（包括保修期內和保修期外）如出現故障，甲方需要，乙方應派技術人員于4小時內到達甲方現場，進行免費的維修服務。確保甲方在任何時候都能聯系到乙方工程師解決技術問題，不影響甲方正常使用。
BE型二氧化氯發生器
操
作
規
程
?
長春保爾環?？萍加邢薰?/strong>

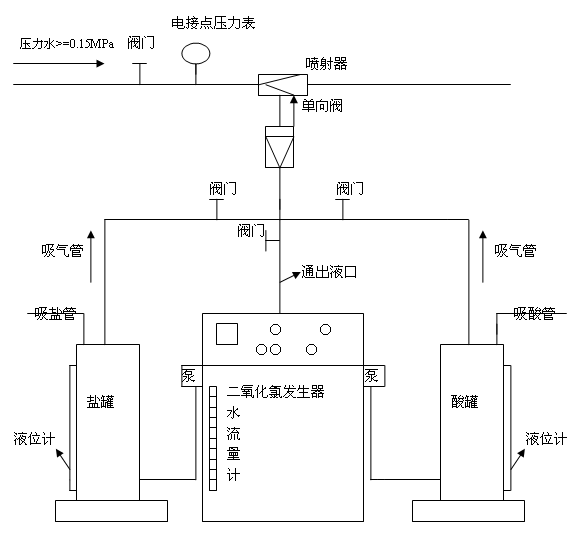

一．設備示意圖
二、使用前的準備和檢查
使用前應檢查的事項： 打開動力水閥門，將水壓調至0.15—0.3MPa，檢查水壓是否正常。 檢查設備各部件連接是否正常，有無泄漏。 檢查設備各閥門是否在正常開關位置。（此時進氣閥門開，鹽酸及鹽料桶吸氣閥門關，設備出料口閥門開） 檢查安全防爆器是否正常。（用手輕輕壓完，不可重壓） 使用前的準備：原料的配制與添加： 氯酸鈉溶液的配制：將氯酸鈉與水按1：2（重量比）比例混合。例如：1公斤氯酸鈉加2公斤水攪拌至完全溶解即可。（冬季用20度—40度的溫水更利于溶解） 氯酸鈉溶液的添加：在水射器正常工作情況下；將氯酸鈉吸料管（加濾網）放入氯酸鈉溶液中，打開吸料門，關閉進氣口閥門（關閉出料口閥門），設備即開始自動吸料，從原料罐液位管（窗）觀察液信，當原料加滿時，開啟進氣口閥門，關閉吸料閥（注：產氣量為500克/小時以下時，可將過濾好的氯酸鈉溶液直接加入原料罐內）。 鹽酸的添加：在水射器正常工作情況下，將吸酸管插入鹽酸桶中，打開吸料口閥門，關閉進氣口閥門（或關閉出料口閥門，設備開始自動吸酸）；從原料罐液位管或（窗）觀察液位，當原料加滿時，先打開進氣口閥門，將抽酸管控平干凈后，再關閉吸料口閥門。 三、設備運行： 打開動力水閥門，將水壓調至0.15—0.3MPa使水射器正常工作。打開進料閥，，調到所需的進料速度設備即可正常運行，這時，設備內應有連續鼓泡聲。第一次運行時一般需用45-60分鐘才能將設備內三級反應器添滿，在此以后設備才能達到額定有效氯產量。以后運行時開機后的20分鐘內即可達設備額定有效氯產量。
流量調節： 首次開機時的流量，應參照以下參數（型號?流速?）進行調整。如果水中余氯較高，可以將流速調慢，如果余氯不夠可加大流速。通過設備計量泵手動操作。若系統配有余氯在線檢測儀或脈沖式流量表等自動控制系統，則加藥量由系統已設定的被處理水中余氯值實現自動控制。
關機 關閉動力水，水射器停止工作，設備即自動關機，設備一般設定最低工作壓力為0.1Mpa當水壓低于0.1MPa或無水壓時,設備自動停機。
注意：如果要長時間停機，應提前0.5-1小時關閉進料閥，停止加料，使水射器將反應器內的二氧化氯氣體盡量抽完，以防滯后反應所產生的氣體溢到室外。
設備清洗 設備在拆遷或長期使用時要進行清洗排污。流量計型設備清洗時，關閉進料閥，打開水射器，從進氣口抽入清水，當出水變?yōu)闊o色時即已清洗干凈吸入清水。
四、注意事項
設備所需原料氯酸鈉（或氬氯酸鈉）與鹽酸應分開單獨存放，氯酸鈉應放在干燥，通風、避光處，嚴禁與易燃品如：木屑、硫磺、磷等物品共同存放，嚴禁煙火、擠壓、撞擊、高溫（50度以上）。 工業鹽酸應符合國家標準《GB320-93工業合成鹽酸》的要求；嚴禁使用廢酸，尤其是內含有機物，油脂的工業廢酸。氯酸鈉（氬氯酸鈉）應符合《GB1618-1995工業用氯酸鈉》的要求。 設備間冬天應注意防凍；室內要干燥，避光，通風良好。 二氧化氯有強氧化性，設備用的塑料軟管，閥門，已老化和漏氣，應定期檢查更換。 定期（半年）清理原料內沉淀物。 設備外科及連接管件PVC材質，禁止碰撞，擠壓、日光直曬，不得用力搬動管件連接部位。 五、設備常見故障及排除方法
|
?
故障
|
?
現象
|
?
原因
|
?
排除方法
|
|
?
水射器不工作
|
水射器不吸氣
吸不盡原料
水射器不通水
設備內無鼓泡聲
|
水壓不足
水射器堵塞
|
調整水壓
降水射器取下，清理堵塞物。
|
|
?
原料罐不進料
|
進料管沒有吸力
|
水射器不工作
設備接口漏氣
操作失誤
安全閥被打開
|
檢查水射器
檢查各接口是否漏氣
是否按操作規程操作
檢查安全閥
|
|
?
工作中原料被快速吸走
|
?
|
?
注射閥失去防虹吸功能
|
?
加背壓閥或調節背壓閥
|
?
長春保爾環?？萍加邢薰?/strong>
售后服務電話：15567127222
13394479899? 15943069222

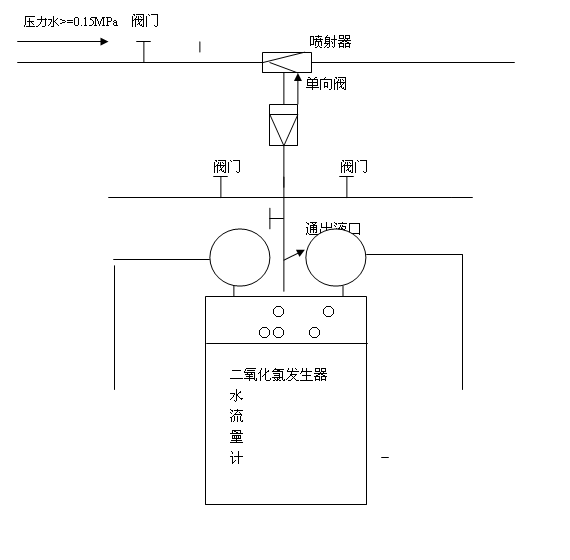

設備工藝示意圖

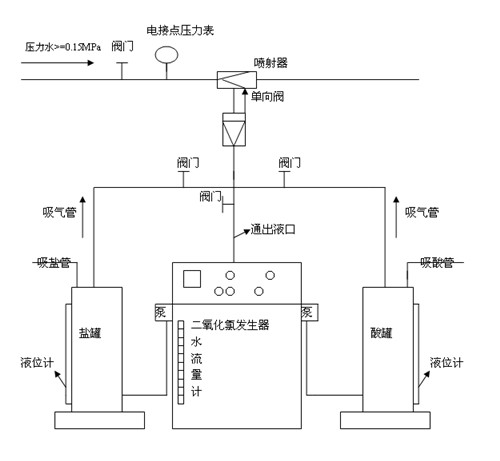

一．設備示意圖
二、使用前的準備和檢查
使用前應檢查的事項： 打開動力水閥門，將水壓調至0.15—0.3MPa，檢查水壓是否正常。 檢查設備各部件連接是否正常，有無泄漏。 檢查設備各閥門是否在正常開關位置。（此時進氣閥門開，鹽酸及鹽料桶吸氣閥門關，設備出料口閥門開） 檢查安全防爆器是否正常。（用手輕輕壓完，不可重壓） 使用前的準備：原料的配制與添加： 氯酸鈉溶液的配制：將氯酸鈉與水按1：2（重量比）比例混合。例如：1公斤氯酸鈉加2公斤水攪拌至完全溶解即可。（冬季用20度—40度的溫水更利于溶解） 氯酸鈉溶液的添加：在水射器正常工作情況下；將氯酸鈉吸料管（加濾網）放入氯酸鈉溶液中，打開吸料門，關閉進氣口閥門（關閉出料口閥門），設備即開始自動吸料，從原料罐液位管（窗）觀察液信，當原料加滿時，開啟進氣口閥門，關閉吸料閥（注：產氣量為500克/小時以下時，可將過濾好的氯酸鈉溶液直接加入原料罐內）。 鹽酸的添加：在水射器正常工作情況下，將吸酸管插入鹽酸桶中，打開吸料口閥門，關閉進氣口閥門（或關閉出料口閥門，設備開始自動吸酸）；從原料罐液位管或（窗）觀察液位，當原料加滿時，先打開進氣口閥門，將抽酸管控平干凈后，再關閉吸料口閥門。 三、設備運行：
第一次開機時，打開進氣閥注入800ml清水。啟動：打開設備電源， 打開動力水閥門，將水壓調至0.15—0.3MPa使水射器正常工作。打開進料閥，凋節電磁隔膜計量泵，調到所需的進料速度設備即可正常運行，這時，設備內應有連續鼓泡聲。第一次運行時一般需用45-60分鐘才能將設備內三級反應器添滿，在此以后設備才能達到額定有效氯產量。以后運行時開機后的20分鐘內即可達設備額定有效氯產量。
流量調節： 首次開機時的流量，應參照以下參數（型號?流速?）進行調整。如果水中余氯較高，可以將流速調慢，如果余氯不夠可加大流速。電磁泵可調節流量旋鈕或通過屏幕鍵盤操作。若系統配有余氯在線檢測儀或脈沖式流量表等自動控制系統，則加藥量由系統已設定的被處理水中余氯值實現自動控制。
關機 關閉動力水，水射器停止工作，設備即自動關機，電磁泵設備一般設有電接點壓力表設定最低工作壓力為0.1Mpa當水壓低于0.1MPa或無水壓時,設備自動斷電停機。
注意：如果要長時間停機，應提前0.5-1小時關閉進料閥，停止加料，使水射器將反應器內的二氧化氯氣體盡量抽完，以防滯后反應所產生的氣體溢到室外。
設備清洗 設備在拆遷或長期使用時要進行清洗排污。流量計型設備清洗時，關閉進料閥，打開水射器，從進氣口抽入清水，當出水變?yōu)闊o色時即已清洗干凈。電磁泵型設備清洗時，將電磁泵關閉，打開噴射器，從進器口吸入清水。直至出水無色為止。若設備無進氣口（ZHZ純二氧化發生器）時，可打開噴射器和安全防爆口，從防爆口加入50公斤清水，直至出水無色。
四、注意事項
設備所需原料氯酸鈉（或氬氯酸鈉）與鹽酸應分開單獨存放，氯酸鈉應放在干燥，通風、避光處，嚴禁與易燃品如：木屑、硫磺、磷等物品共同存放，嚴禁煙火、擠壓、撞擊、高溫（50度以上）。 工業鹽酸應符合國家標準《GB320-93工業合成鹽酸》的要求；嚴禁使用廢酸，尤其是內含有機物，油脂的工業廢酸。氯酸鈉（氬氯酸鈉）應符合《GB1618-1995工業用氯酸鈉》的要求。 設備間冬天應注意防凍；室內要干燥，避光，通風良好。 二氧化氯有強氧化性，設備用的塑料軟管，閥門，已老化和漏氣，應定期檢查更換。 定期（半年）清理原料內沉淀物。 設備外科及連接管件PVC材質，禁止碰撞，擠壓、日光直曬，不得用力搬動管件連接部位。 五、設備常見故障及排除方法
|
